断路器配件分闸线圈北京ABB LTB245E1

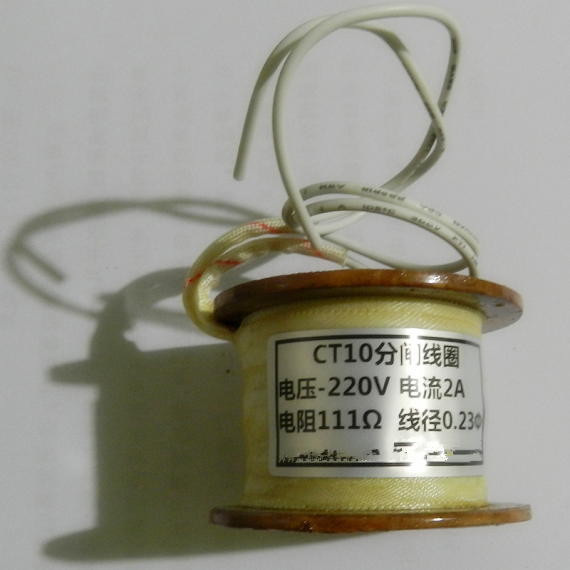

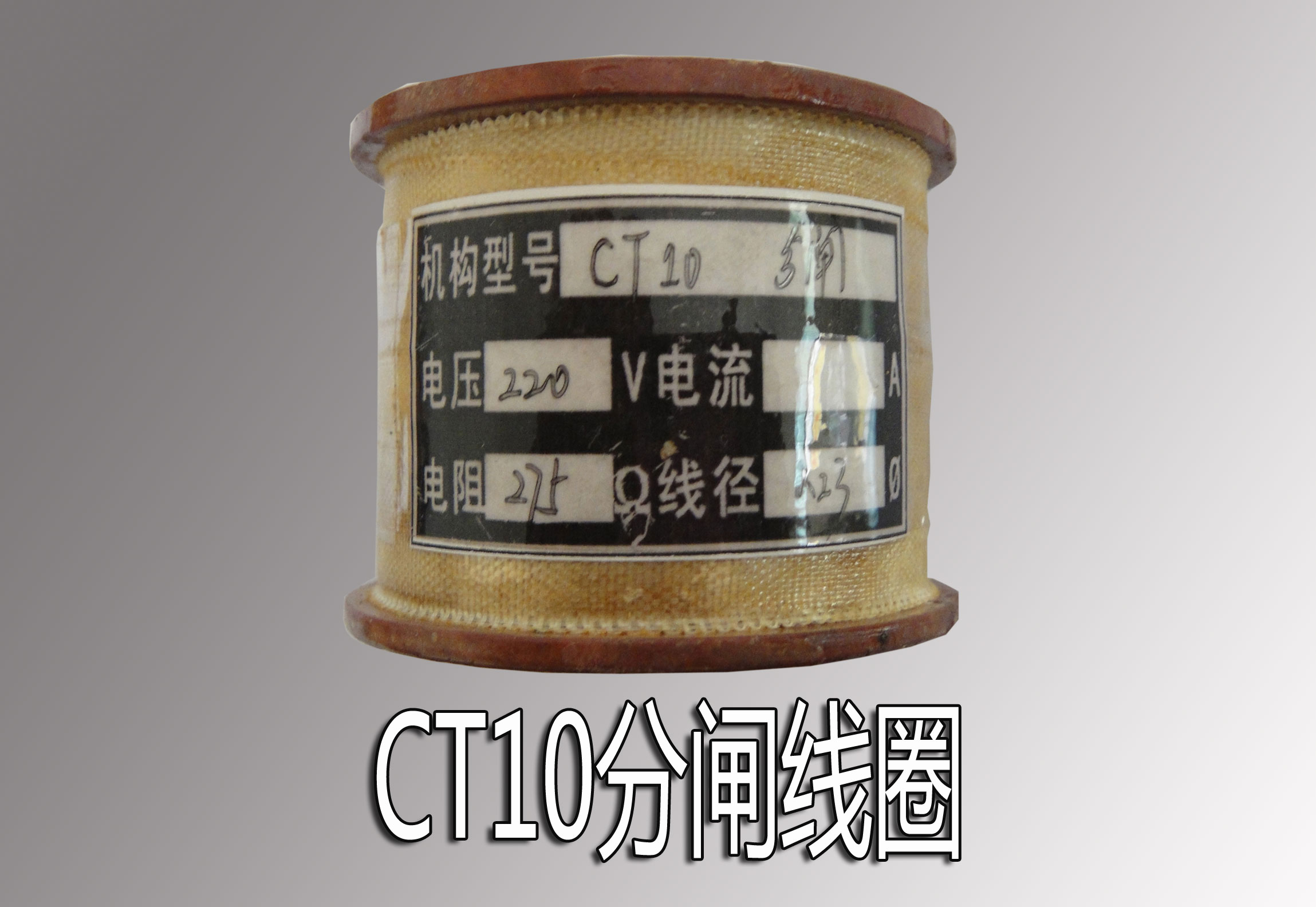

￥1950.00- 断路器配件分闸线圈 CT10 西安高压开关厂
￥650.00
|
加工定制 |
是 |
种类 |
软磁性材料 |
电流特性 |
直流 |
|
品牌 |
西安高压开关厂 |
型号 |
CT10 |
用途 |
制动 |
|
规格尺寸 |
12（mm） |
初吸力 |
12（N） |
工作电压 |
DC220V（V） |
|
电阻 |
137欧姆 |
|
|
|
|
一、产品概述
电磁操作机构线圈配套于各类电磁操作机构，使用直流电源，配户内真空断路器进行电动合分、手动分闸，摇控分闸及自动重合闸操作。线圈适合用于交流50Hz、电压至380V的电路中。
二、产品型号
电磁操作机构分闸线圈：CD10分闸、CD10双节分闸、CD17分闸、ZN5分闸、ZN3(ZN4)分闸、LW8分闸、LW3-10分闸、CD2(CD3)分闸、CD11-X分闸、CD13(CD14)分闸、SN10分闸、CT19分闸、CT19分合闸、CD系列分闸、CT10分合闸、CT8分闸、CT14分闸、CT17分合闸
三、使用环境条件
1.海拔高度不超过2000m
2.周围空气的温度上限不超过+40℃
3.周围空气温度下限为-5℃
4.周围空气最大相对湿度不大于90%
5.在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃（包括电尘埃）。
四、结构与特性
结构：1.吸引线圈为绕制式，防护等级IP00；
2.吸引线圈主要是由线圈骨架、漆包线、绝缘纸绕制而成。
3.当线圈通电时，使铁芯吸合，当电源切断时，铁芯释放。达到控制电路效果。
特性：吸合线圈在电压不低于85%额定电压和不高于110%的额定电压可靠工作。
五、安装与使用
安装：安装前应注意线圈的额定电压、型号和规格是否与整机相符合。
使用：1.在使用前检查电源接线是否牢固；
2.在使用前试验铁芯和线圈是否匹配，活动支架是否灵活。
