一、概述

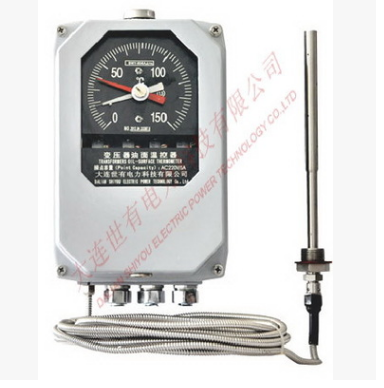

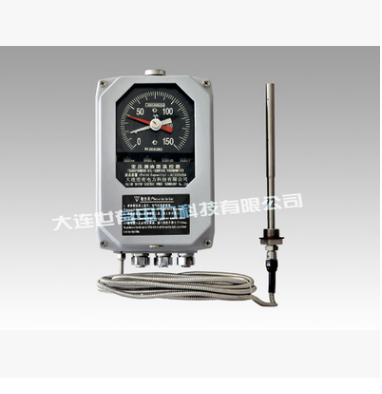

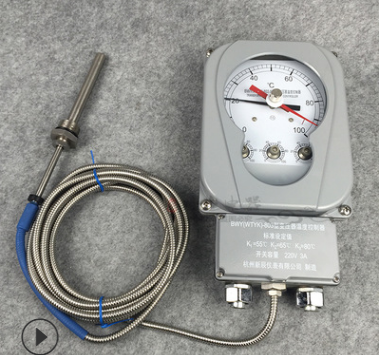

BWY－804口(TH)系列变压器油面温控器是采用复合温升原理而设计的变压器专用仪表。适用于变压器及其它设备的温度检测和控制。该仪表具有良好的防护性能，能在户外条件下正常工作，仪表内装有四至六组可调控制开关，可分别用于变压器的冷却系统控制与信号报警、超温跳闸等。通过嵌装在一次表内的温度变送器或Pt100铂电阻，能输出与温度值对应DC(4-20)mA电流信号或Pt100铂电阻信号，供计算机系统和二次仪表使用，实现无人电站管理。

 二、技术参数

  1、温度变送器供电电源：AC/DC(100-260)V，频率50Hz；

 2、输出信号：输出无源或有源DC(4-20)mA电流信号或Pt100

 铂电阻信号；

 3、工作条件：环境温度(-40 ~ +55)℃、相对湿度 ≤95%RH；

  4、测量范围：(0 ~ 150)℃；

 5、准 确 度：1.5级(依据标准JB/T6302-2005)；

 6、开关性能：四组可调开关，(按用户要求最多可达6组开关)；

 7、开关动作点：K1=55℃，K2=65℃，K3=80℃，K4=100℃；

 8、开关动作误差：±2℃，开关切换差：(6±2)℃；

 9、开关额定功率：AC220V / 5A；

 10、温包尺寸：Φ14，插入深度不小于150 mm；

 11、安装螺纹：(M27 × 2)mm或(M33 × 2)mm；

 12、毛细管长度：6m，按用户要求最长可制作18 m；

 13、防护等级：IP55。
